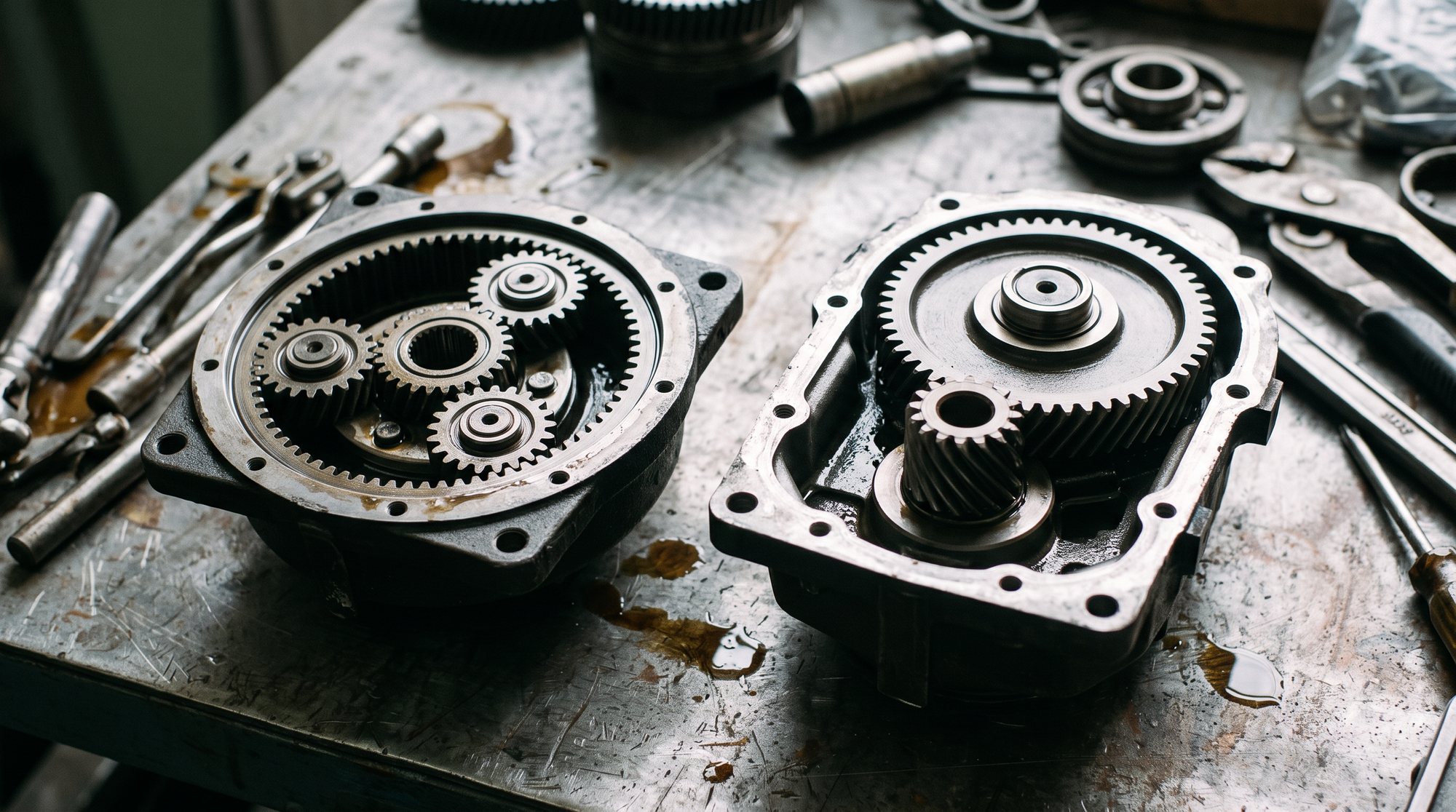

Ein Getriebemotor an einem Rollgang fällt aus. Auf dem Typenschild steht eine Übersetzung, ein Abtriebsdrehmoment und eine Bauform. Das Originalteil ist nicht kurzfristig zu bekommen, ein anderes Getriebe schon. Nur: Das eine ist ein Stirnradgetriebe, das andere ein Planetengetriebe. Passt das?
Die Frage stellt sich in der Instandhaltung öfter, als man denkt. Beide Bauarten untersetzen die hohe Drehzahl eines Motors auf eine niedrigere Drehzahl mit höherem Drehmoment. Sie unterscheiden sich aber in Aufbau, Baugröße, Präzision und Einsatzgebiet.
Dieser Artikel erklärt, wie ein Planetengetriebe und ein Stirnradgetriebe funktionieren, wo die jeweiligen Vorteile liegen und worauf Sie achten müssen, wenn Sie ein Getriebe ersetzen oder die Bauart wechseln wollen.
So funktioniert ein Stirnradgetriebe
Im Stirnradgetriebe greifen zylindrische Zahnräder ineinander, deren Achsen parallel liegen. Ein kleines Ritzel treibt ein größeres Rad an. Das Verhältnis der Zähnezahlen ergibt die Übersetzung. Für größere Untersetzungen werden mehrere Stufen hintereinander geschaltet.
Die Verzahnung ist entweder gerade oder schräg. Schrägverzahnte Räder laufen leiser und tragen mehr, erzeugen aber Axialkräfte, die die Lagerung aufnehmen muss. Industrielle Stirnradgetriebe gibt es in verschiedenen Bauformen:
- Koaxiale Stirnradgetriebe: Antriebs- und Abtriebswelle liegen auf einer Linie, typisch beim klassischen Stirnradgetriebemotor.
- Flachgetriebe: parallel versetzte Wellen, oft mit Hohlwelle zum direkten Aufstecken auf die Maschinenwelle.
- Kegelstirnradgetriebe: eine Kegelradstufe lenkt um 90 Grad um, danach folgen Stirnradstufen.
- Industriegetriebe: große, mehrstufige Stirnradgetriebe für Mühlen, Förderanlagen oder Extruder.
So funktioniert ein Planetengetriebe
Das Planetengetriebe ist koaxial aufgebaut und besteht aus vier Grundelementen:
- Sonnenrad: das zentrale Zahnrad, meist vom Motor angetrieben.
- Planetenräder: mehrere Zahnräder, die um das Sonnenrad kreisen, häufig drei oder vier.
- Hohlrad: ein innenverzahnter Ring, in dem die Planeten abrollen, im Standardfall feststehend.
- Planetenträger: hält die Planeten und bildet in der Regel den Abtrieb.
Zur Planetengetriebe-Funktion: Dreht sich das Sonnenrad bei feststehendem Hohlrad, wandern die Planeten im Hohlrad herum und nehmen den Planetenträger langsam mit. Die Übersetzung ergibt sich dann aus dem Verhältnis der Zähnezahlen: i = 1 + Zähnezahl Hohlrad / Zähnezahl Sonnenrad. Fiktives Rechenbeispiel: Ein Hohlrad mit 72 Zähnen und ein Sonnenrad mit 24 Zähnen ergeben i = 1 + 72/24 = 4. Ein Motor mit 1.400 min⁻¹ treibt den Abtrieb dann mit 350 min⁻¹ an.
Der entscheidende Punkt: Die Last verteilt sich auf mehrere Planeten gleichzeitig. Mehrere Zahneingriffe teilen sich das Drehmoment. Das macht Planetengetriebe bei gleicher Leistung kompakter als ein vergleichbares Stirnradgetriebe.
Planetengetriebe oder Stirnradgetriebe: der Vergleich
| Kriterium | Planetengetriebe | Stirnradgetriebe |
|---|---|---|
| Aufbau | koaxial, Sonnenrad, Planeten, Hohlrad, Träger | parallele Achsen, ein oder mehrere Radpaare |
| Drehmoment je Baugröße | hoch, Last auf mehrere Planeten verteilt | geringer, größer und schwerer bei gleichem Moment |
| Übersetzung je Stufe | relativ groß | kleiner, für hohe Untersetzung mehrere Stufen |
| Verdrehspiel | in Präzisionsausführung sehr gering | meist größer, für Positionieraufgaben seltener erste Wahl |
| Wirkungsgrad | hoch | hoch |
| Aufbau und Wartung | komplexer, mehr Bauteile auf engem Raum | einfach, gut zugänglich, robust |
| Typische Anwendungen | Servoachsen, Robotik, Windkraft, Baumaschinen, schwere Antriebe auf wenig Raum | Förderanlagen, Pumpen, Rührwerke, Lüfter, allgemeiner Maschinenbau |
Planetengetriebe: Vorteile im Detail
Die wichtigsten Planetengetriebe-Vorteile im Überblick:
- Hohe Leistungsdichte: viel Drehmoment auf kleinem Bauraum und mit geringem Gewicht.
- Koaxiale Bauweise: Motor, Getriebe und Abtrieb liegen in einer Linie. Das vereinfacht den Anbau.
- Geringes Verdrehspiel: Präzisionsplanetengetriebe für Servomotoren werden mit sehr kleinem Verdrehspiel angeboten, angegeben in Winkelminuten (arcmin). Das ist wichtig für Positionieraufgaben.
- Hohe Verdrehsteifigkeit bei Präzisionsausführungen, gut für dynamische Achsen.
- Symmetrische Kraftverteilung: Die Planeten gleichen sich gegenseitig aus, das entlastet die Lager.
Die Kehrseite: Planetengetriebe sind aufwendiger gefertigt. Ein Schaden im Inneren lässt sich vor Ort meist schwerer beheben als bei einem Stirnradgetriebe. Die Wärmeabfuhr ist wegen der kompakten Bauweise ein Thema, bei Dauerbetrieb mit hoher Last ist die thermische Grenzleistung zu beachten.
Stirnradgetriebe: Vorteile im Detail
- Einfach und robust: wenige, gut zugängliche Bauteile, bewährte Technik.
- Wirtschaftlich: für viele Standardantriebe die günstigere Lösung.
- Gute Wärmeabfuhr durch das größere Gehäuse.
- Breites Angebot: Stirnradgetriebemotoren sind in vielen Baugrößen, Übersetzungen und Bauformen am Markt.
- Wartungsfreundlich: Lager, Dichtungen und Öl lassen sich meist einfach wechseln.
Die Grenzen: Für hohe Drehmomente wird ein Stirnradgetriebe groß und schwer. Für hochdynamische Servoachsen mit hohen Anforderungen an die Positioniergenauigkeit ist ein Planetengetriebe in der Regel besser geeignet.
Wann sich welches Getriebe lohnt
Planetengetriebe sind meist die bessere Wahl, wenn …
- wenig Bauraum zur Verfügung steht und trotzdem hohe Drehmomente nötig sind,
- ein Servomotor eine Achse präzise positionieren soll,
- das Gewicht eine Rolle spielt, etwa an bewegten Achsen oder Robotern,
- eine koaxiale Anordnung zwingend ist.
Stirnradgetriebe sind meist die bessere Wahl, wenn …
- es um klassische Antriebe mit Asynchronmotor geht, etwa Förderbänder, Pumpen oder Rührwerke,
- Platz vorhanden ist und Robustheit und Wartbarkeit im Vordergrund stehen,
- der Antrieb im Dauerbetrieb läuft und die Wärmeabfuhr wichtig ist,
- eine Hohlwelle zum Aufstecken gebraucht wird, wie bei vielen Flachgetrieben.
Die Tragfähigkeit von Stirnradverzahnungen, auch der Verzahnungen im Planetengetriebe, wird nach ISO 6336 berechnet. Für den Anwender wichtiger ist der Betriebsfaktor, den der Getriebehersteller angibt. Er berücksichtigt Stöße, Schalthäufigkeit und tägliche Laufzeit. Ein Getriebe, das für gleichmäßigen Betrieb ausgelegt wurde, kann bei stoßartiger Last zu klein sein.
Getriebe ersetzen: die typischen Stolperfallen
Wer ein Getriebe ersetzt, sollte nicht nur auf Leistung und Übersetzung schauen. In der Praxis scheitert der Tausch oft an Details:
- Übersetzung nicht exakt: Getriebe haben oft krumme Übersetzungen wie 28,57 statt 28. Schon kleine Abweichungen verändern die Bandgeschwindigkeit oder den Takt einer Anlage.
- Abtriebswelle passt nicht: Vollwelle oder Hohlwelle, Durchmesser, Passfeder oder Schrumpfscheibe müssen zur Maschine passen.
- Befestigung anders: Fußausführung, Flansch oder Drehmomentstütze, dazu Lochbild und Achshöhe.
- Motoranbau unklar: Wird das Getriebe mit Motor geliefert oder an einen vorhandenen Motor angebaut? Dann müssen Flansch und Wellenanschluss passen, bei Servomotoren auch der Adapter.
- Einbaulage vergessen: Die Ölmenge und die Lage von Entlüftung und Ölablass hängen von der Einbaulage ab.
- Radialkraft unterschätzt: Ein Kettenrad oder eine Riemenscheibe am Abtrieb belastet die Abtriebslager. Das zulässige Maß steht im Katalog des Herstellers.
Typisches Szenario: Planeten statt Stirnrad
Ein Stirnradgetriebemotor an einem Hubantrieb soll gegen ein Planetengetriebe getauscht werden, weil dieses verfügbar ist. Übersetzung und Drehmoment passen. Trotzdem ist eine Prüfung nötig: Achshöhe, Befestigung, Abtriebswelle und zulässige Radialkraft unterscheiden sich, und der Motor muss neu angebaut werden. Ohne Anpassung an der Maschine geht es meist nicht. Ein solcher Wechsel ist eine technische Änderung, keine einfache Ersatzteillösung.
Wartung: woran Sie einen Getriebeschaden früh erkennen
Ob Planetengetriebe oder Stirnradgetriebe: Die meisten Schäden kündigen sich an. Wer regelmäßig hinsieht und hinhört, kann den Austausch planen, statt ihn im Stillstand erledigen zu müssen. Achten Sie besonders auf diese Anzeichen:
- Geräusch: Ein neues Heulen, Klopfen oder Mahlen deutet auf Verschleiß an Verzahnung oder Lagern hin.
- Temperatur: Ein Gehäuse, das deutlich wärmer wird als sonst, weist auf Schmierprobleme oder Überlast hin.
- Ölzustand: Metallabrieb, Verfärbung oder Schaum im Öl sind Warnzeichen. Eine Ölprobe gibt Aufschluss.
- Leckage: Austretendes Öl an Wellendichtringen senkt den Ölstand und gefährdet Lager und Verzahnung.
- Spiel am Abtrieb: Wächst das Verdrehspiel spürbar, ist die Verzahnung verschlissen. Bei Servoachsen zeigt sich das oft zuerst als Positionierfehler.
Halten Sie Ölwechselintervalle und Schmierstoffvorgaben des Herstellers ein. Ein falsches Öl kann ein Getriebe schneller schädigen als eine hohe Last.
Was Sie beim Ersatz angeben sollten
Für eine schnelle, passende Anfrage sollten diese Angaben vom Typenschild des Getriebes oder Getriebemotors vorliegen:
- Hersteller und vollständige Typenbezeichnung
- Seriennummer, damit Sonderausführungen nachvollziehbar sind
- exakte Übersetzung i und Abtriebsdrehzahl
- Abtriebsdrehmoment und Betriebsfaktor
- Einbaulage und Bauform (Fuß, Flansch, Aufsteckausführung)
- Abtriebswelle: Vollwelle oder Hohlwelle, Durchmesser, Befestigung
- Motordaten, wenn es ein Getriebemotor ist: Leistung, Spannung, Frequenz, Bremse, Geber
- Schmierstoffangabe vom Typenschild
- Fotos von Typenschild, Abtriebsseite und Befestigung
Ist das Typenschild unlesbar, helfen Maße, Fotos und die Anwendung weiter. Unsere Checkliste für die Ersatzteilanfrage zeigt, welche Angaben grundsätzlich zählen. Wie sich Lagerschäden im Getriebe ankündigen, lesen Sie im Beitrag Kugellager defekt? 7 Anzeichen für einen Lagerschaden.
Wenn das Getriebe schwer zu bekommen ist
Bei älteren Antrieben ist das ursprüngliche Getriebe manchmal abgekündigt oder nur schwer verfügbar. KTB Europe ist ein Familienunternehmen aus Hamburg und beschafft seit 1976 Industrie-Ersatzteile aller Marken weltweit. Sie können uns die Teilenummer, ein Foto des Typenschilds oder eine Beschreibung schicken. Ist das Original nicht mehr lieferbar, suchen wir nach Nachfolgetypen oder gleichwertigen Alternativen, die Sie technisch prüfen und freigeben können.
Mehr dazu auf unseren Seiten zur MRO-Beschaffung und zu abgekündigten Teilen. Ihre Anfrage stellen Sie direkt über die Kontaktseite.
Fazit
Planetengetriebe bieten viel Drehmoment auf wenig Raum und eignen sich in Präzisionsausführung für Servoachsen. Stirnradgetriebe sind einfach, robust und für viele Standardantriebe die naheliegende Wahl. Beim Ersatz zählen nicht nur Leistung und Übersetzung, sondern auch Abtriebswelle, Befestigung, Einbaulage und Radialkraft. Ein Wechsel der Bauart ist möglich, aber eine technische Änderung, die vorher geprüft werden sollte.
Häufige Fragen
Wie funktioniert ein Planetengetriebe?
Ein Sonnenrad in der Mitte treibt mehrere Planetenräder an, die in einem innenverzahnten Hohlrad abrollen. Steht das Hohlrad fest, nehmen die Planeten den Planetenträger mit, der den langsamen Abtrieb bildet. Weil sich die Last auf mehrere Planeten verteilt, ist das Getriebe sehr kompakt.
Welche Vorteile hat ein Planetengetriebe gegenüber einem Stirnradgetriebe?
Planetengetriebe übertragen bei gleicher Baugröße mehr Drehmoment, sind koaxial aufgebaut und leichter. In Präzisionsausführung haben sie ein sehr geringes Verdrehspiel und eignen sich deshalb für Servoachsen. Stirnradgetriebe sind dafür einfacher, robuster und oft wirtschaftlicher.
Wo werden Stirnradgetriebe typischerweise eingesetzt?
Stirnradgetriebe finden Sie vor allem in klassischen Antrieben mit Asynchronmotor, etwa an Förderbändern, Pumpen, Rührwerken und Lüftern. Sie sind robust, gut wartbar und in vielen Baugrößen und Bauformen erhältlich, auch als Flachgetriebe mit Hohlwelle.
Kann ich ein Stirnradgetriebe durch ein Planetengetriebe ersetzen?
Technisch ist das oft möglich, aber kein einfacher Eins-zu-eins-Tausch. Übersetzung, Abtriebsdrehmoment, Abtriebswelle, Befestigung, Achshöhe und zulässige Radialkraft müssen passen. Meist sind Anpassungen an der Maschine nötig, deshalb sollte der Wechsel technisch geprüft und dokumentiert werden.
Welche Typenschilddaten brauche ich für ein Ersatzgetriebe?
Wichtig sind Hersteller, vollständige Typenbezeichnung, Seriennummer, exakte Übersetzung, Abtriebsdrehzahl und -drehmoment, Betriebsfaktor, Einbaulage und Bauform. Bei Getriebemotoren kommen die Motordaten hinzu. Fotos von Typenschild, Abtriebswelle und Befestigung helfen zusätzlich.
